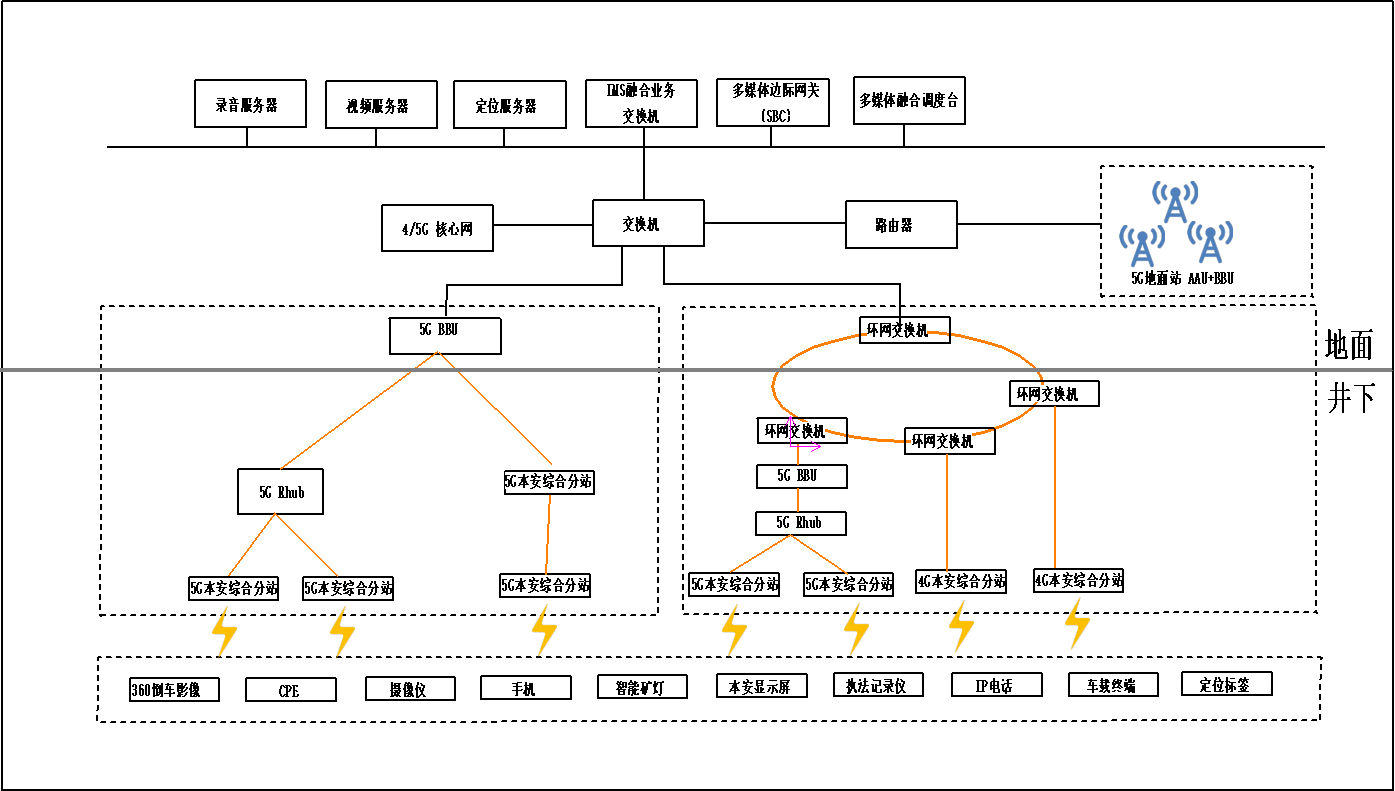

矿用4G+5G无线通信系统采用SA架构组网，由4G/5G融合核心网、地面4G/5G基站、井下4G/5G基站、4G/5G终端等设备构成。

　　• 矿用本地部署独立的5G核心网，井下和地面基站均接入本地5G核心网。对于井下基站而言，BBU支持地面和井下两种部署方式。

　　• 4G/5G融合核心网采用模块化、集成化设计，具备商用4G、5G双核心网能力，支持全IP传输。

　　• 融合业务交换机主要实现语音、数据、增值业务融合，可实现与不同协议业务的混合组网。

　　• 多媒体融合调度台可实现不同通信系统语音、视频、数据业务的交互融合和综合调用功能。

　　• 视频/录音服务器支持对音视频业务、视频监控数据的储存、计算、管理功能。

　　• 定位服务器主要负责接收和处理定位数据，计算井下人员和车辆设备精准位置，此外可对接其他应用平台。

　　• 多媒体边际网关主要实现网络联接、协议转换、消息转发功能。
